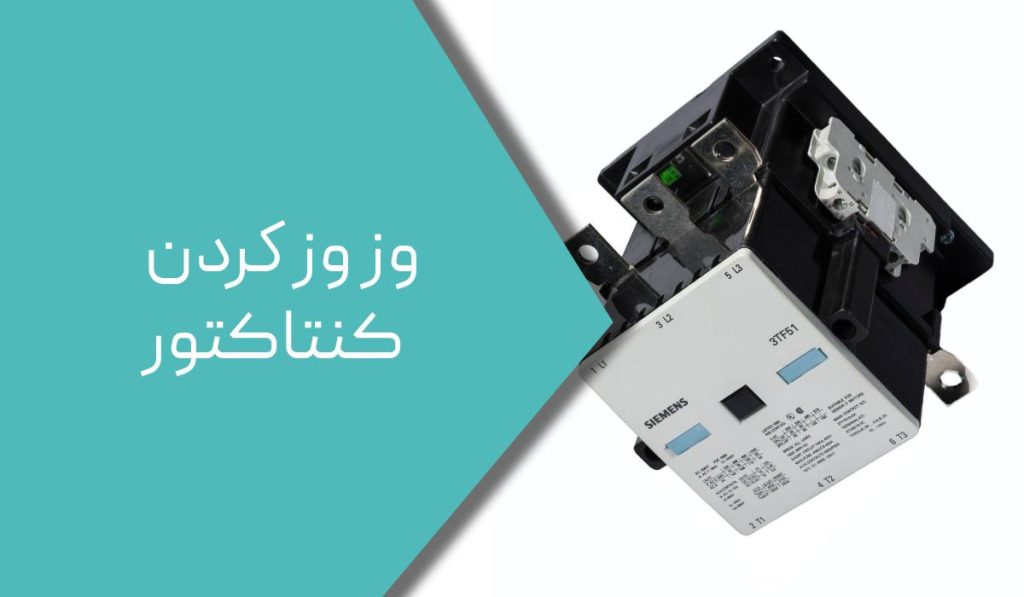

چرا کنتاکتور وز وز می‌کند؟ عیب‌یابی کامل هسته مغناطیسی و آرمیچر

صدای ممتد و آزاردهنده “وز وز” یا “هام” (Humming) از داخل یک تابلو برق، نشانه‌ای آشنا برای هر مهندس و تکنسین برق است. این صدا، که اغلب از کنتاکتورها نشأت می‌گیرد، فراتر از یک آلودگی صوتی ساده است؛ این یک سیگنال هشدار است که می‌تواند به مشکلات جدی‌تری مانند عملکرد نادرست، افزایش حرارت و در نهایت، خرابی کامل کنتاکتور منجر شود. اما ریشه این صدا دقیقاً کجاست و چگونه می‌توان آن را برطرف کرد؟

در این مقاله جامع از ایران زیمنس، به کالبدشکافی این مشکل رایج می‌پردازیم. ما به قلب کنتاکتور، یعنی هسته مغناطیسی آن سفر می‌کنیم تا بفهمیم چرا این قطعه حیاتی گاهی اوقات صدای ناهنجار تولید می‌کند و چگونه با عیب‌یابی صحیح و اصولی، می‌توانیم آرامش و اطمینان را به مدار فرمان خود بازگردانیم.

صدای “وز وز” کنتاکتور: از کجا می‌آید؟

برای درک علت نویز، ابتدا باید به تفاوت اساسی عملکرد کنتاکتورهای AC و DC نگاهی بیندازیم. در یک کنتاکتور با بوبین DC، با اعمال ولتاژ، یک میدان مغناطیسی ثابت و پایدار ایجاد می‌شود که هسته متحرک (آرمیچر) را با نیرویی یکنواخت به هسته ثابت می‌چسباند. به همین دلیل کنتاکتورهای DC تقریباً بی‌صدا هستند.

اما داستان در کنتاکتورهای AC متفاوت است. ولتاژ متناوب برق شهر با فرکانس ۵۰ یا ۶۰ هرتز، به طور مداوم در حال تغییر جهت است. این یعنی میدان مغناطیسی تولید شده در بوبین نیز در هر ثانیه ۱۰۰ یا ۱۲۰ بار (دو برابر فرکانس) از مقدار ماکزیمم به صفر می‌رسد. در لحظاتی که میدان مغناطیسی صفر می‌شود، نیروی نگهدارنده آرمیچر از بین رفته و فنرهای بازگرداننده تلاش می‌کنند کنتاکت‌ها را از هم جدا کنند. این لرزش و برخورد بسیار سریع هسته متحرک به هسته ثابت، عامل اصلی تولید صدای “وز وز” است.

برای غلبه بر این مشکل، طراحان یک قطعه هوشمندانه به نام حلقه اتصال کوتاه (Shading Coil یا Shading Ring) را در سطح قطب‌های هسته ثابت تعبیه کرده‌اند. این حلقه، یک میدان مغناطیسی ثانویه با اختلاف فاز ایجاد می‌کند که دقیقاً در لحظه صفر شدن میدان اصلی، نیروی مغناطیسی لازم برای نگه داشتن آرمیچر را فراهم می‌کند و لرزش را از بین می‌برد.

۵ دلیل اصلی وز وز کردن کنتاکتور و راه‌حل‌های عملی

حالا که با مکانیزم اصلی آشنا شدیم، می‌توانیم به سراغ دلایل اصلی ایجاد نویز بیش از حد برویم. هر عاملی که مانع از اتصال کامل و بی‌نقص هسته متحرک به هسته ثابت شود، این صدا را تشدید خواهد کرد.

۱. آلودگی و وجود جسم خارجی بین هسته‌ها

این شایع‌ترین دلیل است. گرد و غبار، براده‌های فلزی، گریس، روغن یا حتی زنگ‌زدگی می‌تواند یک لایه میکروسکوپی بین سطوح هسته ثابت و متحرک ایجاد کند. این فاصله هوایی ناچیز اجازه نمی‌دهد که دو سطح به طور کامل به هم بچسبند و باعث لرزش و صدای شدید می‌شود.

۲. خرابی یا شکستگی حلقه اتصال کوتاه (Shading Coil)

اگر این حلقه مسی یا برنجی به دلیل استهلاک، حرارت بیش از حد یا ضربه مکانیکی، ترک بردارد یا بشکند، دیگر نمی‌تواند وظیفه خود را انجام دهد و کنتاکتور با صدای بسیار بلند و لرزش شدید کار خواهد کرد.

۳. ولتاژ بوبین نامناسب یا افت ولتاژ

اگر ولتاژی که به دو سر بوبین می‌رسد کمتر از حد نامی آن باشد، میدان مغناطیسی تولید شده ضعیف خواهد بود. این نیروی ضعیف قادر به غلبه کامل بر نیروی فنرها و چسباندن محکم دو هسته به یکدیگر نیست که نتیجه آن لرزش و وز وز است.

۴. سطح ناهموار یا آسیب‌دیده هسته

در اثر میلیون‌ها بار قطع و وصل یا ضربه‌های مکانیکی شدید، ممکن است سطوح صیقلی هسته‌ها دچار تغییر شکل یا ناهمواری شوند. این ناهمواری نیز مانند گرد و غبار، یک فاصله هوایی ایجاد کرده و باعث نویز می‌شود.

۵. نصب نادرست یا مشکلات مکانیکی

اگر کنتاکتور روی یک سطح ناهموار نصب شود یا پیچ‌های آن بیش از حد سفت شوند، بدنه پلاستیکی آن دچار پیچش شده و هم‌راستایی هسته ثابت و متحرک به هم می‌ریزد.

جدول عیب‌یابی سریع صدای وز وز کنتاکتور

آیا همیشه مشکل از کنتاکتور است؟

در حالی که در ۹۰% موارد، منشأ صدای وز وز خود کنتاکتور است، گاهی باید نگاهی جامع‌تر به مدار داشت. نوسانات شدید در بار (مانند یک موتور با بار متغیر سنگین) می‌تواند باعث نوسان جریان و در نتیجه نوسان ولتاژ مدار فرمان شود که خود را به شکل نویز در کنتاکتور نشان می‌دهد. بنابراین، بررسی سلامت کل مدار فرمان و قدرت همیشه یک اقدام هوشمندانه است.

برای درک بهتر اجزای مدار فرمان و افزایش قابلیت اطمینان آن، مطالعه مقالات زیر را به شما پیشنهاد می‌کنیم:

• کنتاکتور کمکی چیست و چرا در مدار فرمان به آن نیاز داریم؟

نقش کیفیت ساخت در کاهش نویز: چرا کنتاکتور زیمنس انتخاب اول حرفه‌ای‌هاست؟

تمامی موارد ذکر شده در بالا، به طور مستقیم به کیفیت ساخت، دقت مهندسی و مواد اولیه استفاده شده در کنتاکتور بستگی دارد. کنتاکتورهای اورجینال زیمنس سری SIRIUS به دلایل زیر کمترین میزان نویز و بالاترین طول عمر را ارائه می‌دهند:

• دقت ساخت بالا: سطوح هسته‌های مغناطیسی زیمنس با دقت میکرونی ماشین‌کاری می‌شوند تا یک اتصال بی‌نقص و بدون فاصله هوایی را تضمین کنند.
• مواد اولیه برتر: استفاده از فولاد سیلیکونی با کیفیت بالا در ورقه‌های هسته و آلیاژ درجه یک برای حلقه اتصال کوتاه، عملکرد پایدار و بدون خطا را در طول میلیون‌ها بار قطع و وصل تضمین می‌کند.
• طراحی بهینه: طراحی کلی کنتاکتور به گونه‌ای است که کمترین لرزش و استهلاک مکانیکی را داشته باشد.

انتخاب یک کنتاکتور باکیفیت از ابتدا، بهترین راه برای جلوگیری از مشکلات آتی مانند نویز، داغ شدن و خرابی‌های پرهزینه است.

سوالات متداول (FAQ)

۱. آیا وجود صدای خفیف “هام” در کنتاکتورهای AC طبیعی است؟

بله، یک صدای بسیار خفیف و یکنواخت (هام) در کنتاکتورهای AC به دلیل ماهیت متناوب جریان، طبیعی است و نشانه مشکل نیست. اما اگر این صدا به “وز وز” بلند، خشن یا نامنظم تبدیل شود، باید به عنوان یک نشانه خطا بررسی گردد.

۲. آیا صدای وز وز کنتاکتور باعث افزایش مصرف برق می‌شود؟

بله. لرزش هسته به این معناست که مدار مغناطیسی به طور کامل بسته نشده است. این فاصله هوایی باعث افزایش جریان مورد نیاز بوبین برای نگه داشتن هسته می‌شود که نتیجه آن افزایش تلفات حرارتی (داغ شدن بوبین) و افزایش جزئی مصرف برق است.

۳. آیا می‌توانم با سنباده سطح هسته را صاف کنم؟

خیر، هرگز این کار را انجام ندهید. سطوح هسته با دقت بسیار بالایی در کارخانه ماشین‌کاری و پوشش‌دهی شده‌اند. سنباده زدن این دقت را از بین برده، پوشش محافظ را حذف کرده و مشکل را به مراتب بدتر می‌کند.

۴. در چه شرایطی باید کنتاکتور را به جای تعمیر، تعویض کرد؟

اگر حلقه اتصال کوتاه (Shading Coil) شکسته باشد یا سطح هسته دچار آسیب فیزیکی جدی (فرورفتگی، زنگ‌زدگی عمیق) شده باشد، تعمیر آن مقرون‌به‌صرفه و قابل اطمینان نیست و بهترین و ایمن‌ترین کار، تعویض کامل کنتاکتور است.

جمع‌بندی

صدای وز وز کنتاکتور یک مشکل قابل حل است، به شرطی که به درستی عیب‌یابی شود. این صدا یک زنگ خطر است که نباید نادیده گرفته شود. با بررسی پنج عامل کلیدی—آلودگی، خرابی حلقه اتصال کوتاه، افت ولتاژ، آسیب فیزیکی و نصب نادرست—می‌توانید به سرعت منشأ مشکل را پیدا کرده و آن را برطرف کنید. به یاد داشته باشید که ایمنی همیشه در اولویت است و سرمایه‌گذاری روی قطعات باکیفیت مانند محصولات زیمنس، سرمایه‌گذاری روی آرامش خاطر و پایداری سیستم شماست.
