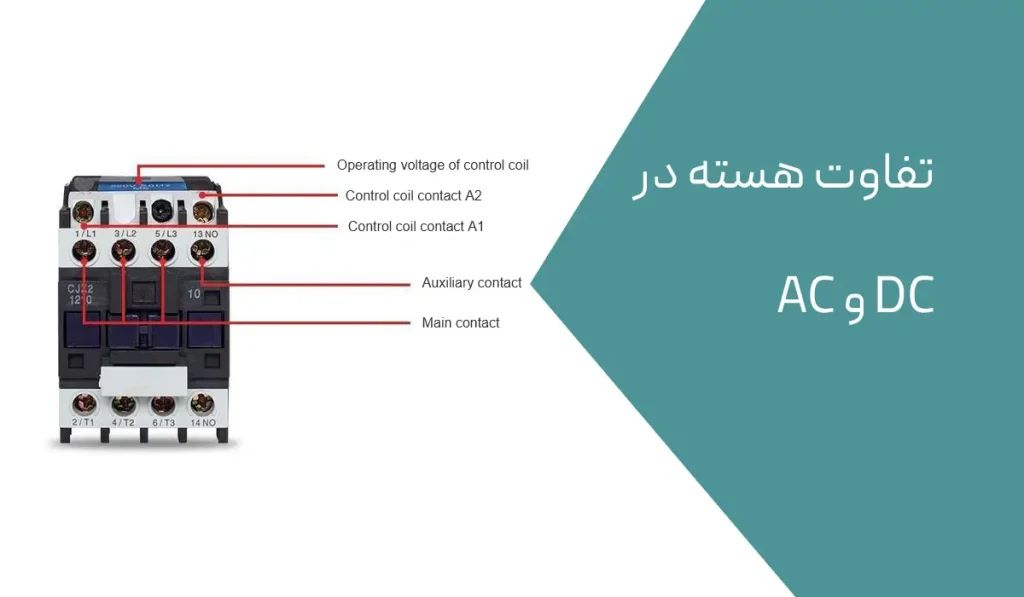

آیا تا به حال به این فکر کردهاید که چرا نمیتوانید به سادگی یک کنتاکتور با بوبین 220 ولت AC را با یک مدل 220 ولت DC تعویض کنید، حتی اگر ولتاژ آنها یکسان باشد؟ پاسخ این سوال در قلب تپنده کنتاکتور، یعنی هسته مغناطیسی و طراحی هوشمندانه آن نهفته است. این تفاوت ظاهری ساده، ریشه در فیزیک الکتریسیته متناوب و مستقیم دارد و نادیده گرفتن آن میتواند به خرابی فوری قطعه و حتی خطرات ایمنی منجر شود.
در این مقاله تخصصی از ایران زیمنس، ما پرده از راز تفاوتهای ساختاری بین هسته کنتاکتورهای AC و DC برمیداریم. با ما همراه باشید تا بفهمیم چرا مهندسان برای هر کدام از این دو دنیا، طراحی منحصربهفردی را در نظر گرفتهاند و چگونه این دانش به شما در انتخاب صحیح و افزایش طول عمر سیستمهایتان کمک میکند.
کالبدشکافی هسته کنتاکتور AC: مبارزه با لرزش و تلفات
عملکرد یک کنتاکتور AC ذاتاً با دو چالش بزرگ روبروست: لرزش ناشی از فرکانس برق و تلفات حرارتی ناشی از جریانهای گردابی. طراحی هسته آن دقیقاً برای غلبه بر همین دو مشکل مهندسی شده است.
۱. هسته ورق ورق (Laminated Core): راه حل جریانهای گردابی
وقتی جریان متناوب (AC) از بوبین عبور میکند، یک میدان مغناطیسی متغیر ایجاد میکند. این میدان متغیر، طبق قانون القای فارادی، نه تنها هسته متحرک را جذب میکند، بلکه ولتاژهای کوچکی را درون خود هسته فلزی نیز القا میکند. این ولتاژها باعث ایجاد جریانهای سرگردان و دایرهای شکلی به نام جریانهای گردابی (Eddy Currents) میشوند. این جریانها هیچ کار مفیدی انجام نمیدهند و تمام انرژیشان طبق اثر ژول (P=I2RP = I^2R) به حرارت تبدیل میشود. این حرارت باعث داغ شدن شدید هسته، اتلاف انرژی و کاهش کارایی کنتاکتور میگردد.
راه حل: به جای استفاده از یک تکه فلز یکپارچه، هسته کنتاکتور AC از صدها ورقه نازک فولاد سیلیکونی ساخته میشود که توسط یک لایه عایق بسیار نازک از یکدیگر جدا شدهاند. این ساختار “ورق ورق”، مسیر حرکت جریانهای گردابی را میشکند و آنها را به جریانهای بسیار کوچکتر و ضعیفتر محدود میکند. در نتیجه، تلفات حرارتی به شدت کاهش یافته و بازدهی سیستم مغناطیسی به حداکثر میرسد.
۲. حلقه اتصال کوتاه (Shading Coil): داروی ضد لرزش
همانطور که در مقاله [چرا کنتاکتور وز وز میکند؟](لینک داخلی به مقاله قبلی) توضیح دادیم، میدان مغناطیسی در برق AC در هر ثانیه ۱۰۰ بار (در فرکانس ۵۰ هرتز) به صفر میرسد. این پدیده باعث ایجاد لرزش و صدای “وز وز” میشود. حلقه اتصال کوتاه یک حلقه مسی کوچک است که در قسمتی از سطح قطب هسته ثابت قرار گرفته و با ایجاد یک میدان مغناطیسی ثانویه با اختلاف فاز، نیروی مغناطیسی لازم برای نگه داشتن هسته متحرک در لحظات صفر شدن میدان اصلی را فراهم میکند و لرزش را خنثی میسازد.
نکته کلیدی: وجود هسته ورق ورق و حلقه اتصال کوتاه، دو شناسه اصلی و حیاتی در یک کنتاکتور AC هستند.
هسته کنتاکتور DC: قدرت پایدار، طراحی یکپارچه
در دنیای جریان مستقیم (DC)، داستان کاملاً متفاوت است. جریان DC پس از وصل شدن، یک میدان مغناطیسی ثابت و پایدار ایجاد میکند. این پایداری، نیاز به پیچیدگیهای طراحی را از بین میبرد.
۱. هسته یکپارچه (Solid Core)
از آنجایی که میدان مغناطیسی ثابت است و تغییری نمیکند، پدیده القای الکترومغناطیسی درون هسته رخ نمیدهد. در نتیجه، هیچ جریان گردابی قابل توجهی ایجاد نمیشود. به همین دلیل، هسته کنتاکتور DC نیازی به ورق ورق بودن ندارد و معمولاً از یک تکه فلز نرم و یکپارچه (Solid Core) ساخته میشود. این طراحی، ساخت آن را سادهتر و ارزانتر میکند.
۲. عدم نیاز به حلقه اتصال کوتاه
میدان مغناطیسی در کنتاکتور DC هرگز صفر نمیشود و نیروی کششی آن بر روی هسته متحرک، کاملاً یکنواخت و دائمی است. بنابراین، هیچ لرزش یا وزوزی در کار نیست و در نتیجه، نیازی به حلقه اتصال کوتاه (Shading Coil) وجود ندارد. کنتاکتورهای DC به همین دلیل کاملاً بیصدا کار میکنند.
سناریوهای خطرناک: چه اتفاقی میافتد اگر کنتاکتور اشتباهی را به کار ببریم؟
این بخش مهمترین قسمت ماجراست. درک تفاوتها یک چیز است و دانستن عواقب استفاده نادرست، چیزی دیگر.
سناریوی اول: استفاده از کنتاکتور AC در مدار DC
بوبین AC برای محدود کردن جریان، علاوه بر مقاومت اهمی ®، به شدت به مقاومت القایی یا راکتانس (XL) خود وابسته است که فقط در جریان AC وجود دارد. اگر شما همین بوبین با مقاومت اهمی پایین را به ولتاژ DC (که در آن راکتانس صفر است) وصل کنید، طبق قانون اهم (I=V/RI = V/R) جریانی بسیار عظیم و کنترلنشده از بوبین عبور خواهد کرد.
- نتیجه: بوبین در کسری از ثانیه به شدت داغ شده و میسوزد. این عمل میتواند باعث اتصال کوتاه در مدار فرمان و حتی آتشسوزی شود. این خطرناکترین اشتباه ممکن است.
سناریوی دوم: استفاده از کنتاکتور DC در مدار AC
بوبین DC مقاومت اهمی بسیار بالایی دارد تا جریان را در ولتاژ DC محدود کند. اگر آن را به ولتاژ AC وصل کنید، امپدانس کلی (Z=R2+XL2Z = \sqrt{R^2 + X_L^2}) آنقدر بالا خواهد بود که جریان کافی برای ایجاد میدان مغناطیسی قوی فراهم نمیشود.
- نتیجه: کنتاکتور یا اصلاً جذب نمیکند (وصل نمیشود) یا بسیار ضعیف و با لرزش شدید وصل میشود. علاوه بر این، هسته یکپارچه آن به دلیل تلفات شدید جریان گردابی به سرعت داغ میشود و خود بوبین نیز به دلیل کارکرد نامناسب آسیب میبیند.
جدول مقایسه جامع کنتاکتور AC و DC
| ویژگی (Feature) | کنتاکتور AC | کنتاکتور DC |
|---|---|---|
| نوع هسته | ورق ورق (Laminated) برای کاهش جریان گردابی | یکپارچه (Solid) به دلیل عدم وجود جریان گردابی |
| حلقه اتصال کوتاه | دارد (برای حذف لرزش و نویز) | ندارد (چون میدان مغناطیسی ثابت است) |
| صدای کارکرد | دارای صدای “هام” خفیف و طبیعی | کاملاً بیصدا |
| تلفات هسته | تلفات هیسترزیس و گردابی (کنترل شده) | تقریباً صفر |
| طراحی بوبین | مقاومت اهمی کم، راکتانس بالا | مقاومت اهمی بالا، راکتانس صفر |
| سرعت قطع و وصل | نسبتاً سریعتر | کندتر به دلیل اثر خودالقایی در قطع |
نوآوری زیمنس با بوبینهای الکترونیکی AC/DC
با پیشرفت تکنولوژی، زیمنس راه حلی هوشمندانه برای از بین بردن این محدودیتها ارائه کرده است: کنتاکتورهای سری SIRIUS با بوبین یونیورسال (UC).
این کنتاکتورها دارای یک مدار الکترونیکی داخلی (یکسوکننده و کنترلر) هستند که به آنها اجازه میدهد با طیف وسیعی از ولتاژهای کنترل، چه AC و چه DC، کار کنند (مثلاً یک بوبین ۲۴ تا ۲۴۰ ولت AC/DC). این مدار، ولتاژ ورودی را به یک ولتاژ DC بهینه برای عملکرد بوبین تبدیل میکند.
مزایای این تکنولوژی:
- انعطافپذیری بینظیر: یک قطعه برای کاربردهای مختلف، که باعث کاهش هزینههای انبارداری میشود.
- مصرف انرژی بسیار پایین: مدار الکترونیکی، توان مصرفی در حالت وصل (Holding Power) را تا ۸۰% کاهش میدهد.
- عملکرد بیصدا و مطمئن: از آنجا که بوبین عملاً با DC کار میکند، عملکردی کاملاً بیصدا و بدون لرزش دارند.
- مقاومت در برابر نوسانات ولتاژ: این کنتاکتورها در برابر افت ولتاژ یا افزایش ولتاژ بسیار مقاومتر هستند.
برای مشاهده و انتخاب این نسل جدید از کنتاکتورها، میتوانید به دسته بندی کنتاکتورهای زیمنس SIRIUS در وبسایت ما مراجعه کنید.
جمعبندی
تفاوت در طراحی هسته کنتاکتورهای AC و DC یک انتخاب سلیقهای نیست، بلکه یک ضرورت مهندسی است که مستقیماً از ماهیت جریان برق نشأت میگیرد. هسته ورق ورق و حلقه اتصال کوتاه در کنتاکتور AC برای مقابله با تلفات حرارتی و لرزش ناشی از جریان متناوب طراحی شدهاند، در حالی که سادگی و یکپارچگی هسته DC به دلیل پایداری میدان مغناطیسی آن است.
همیشه به یاد داشته باشید که هرگز این دو نوع کنتاکتور را به جای یکدیگر استفاده نکنید، مگر اینکه صراحتاً روی محصول عبارت AC/DC درج شده باشد. انتخاب صحیح، تضمینکننده عملکرد ایمن، قابل اعتماد و طولانیمدت سیستم شماست.
آیا تجربه جالبی از استفاده اشتباه یا تعمیر این کنتاکتورها دارید؟ دانش و تجربیات خود را در بخش نظرات با ما و دیگران به اشتراک بگذارید. تیم فنی ایران زیمنس آماده پاسخگویی به سوالات شما و ارائه مشاوره برای انتخاب بهترین محصول است.
